Die Schallschutzhauben des Typs AB werden zur Lärmreduzierung verwendet. Sie können wahlweise mit montiertem Ventilator oder als Bausatz ausgeliefert werden. Standardmäßig ist der Eintritt und Austritt mit drehbarem Flansch versehen. Die Schallschutzhauben werden mit den Ein- und Ausgangsflanschen mit den gleichen Durchmessern der Ventilatoren geliefert. Durch Klemmbügel werden die großen Paneelen am Stahlrahmen befestigt. Für einfache Handhabung sind an den Seiten der Paneelen Handgriffe montiert. Hierdurch ist es möglich, bei der Wartung, die Seitenpaneelen schnell zu entfernen um einfachen Zugang zum Ventilator zu erreichen. Die Paneelen dichten mit Gummileisten gegen den Rahmen ab, dadurch werden Lärm und Schwingungsfestigkeiten reduziert.
Die Schallschutzhauben sind aus galvanisiertem Blech (Z275) hergestellt.
Das feuerfeste Schallabsorptionsmaterial ist ein umweltfreundliches Material, aus wiederverwendbaren Materialien von Polyethylen-Produktion hergestellt und mit Alufolie verkleidet.
Standardmäßig wir die Schallschutzhaube mit Kühlventilator am Boden zur optimalen Luftkühlung des Ventilators ausgeliefert.

Sonderausstattung
Die Schallschutzhauben können mit Beleuchtung unterhalb des Deckels, Thermostat-Steuerung für Kühlventilator und Anschlusskasten zur Verbindung der Kabel als Zusatzausstattung geliefert werden.

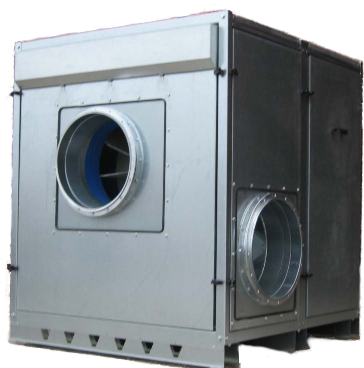

Bild: Ausführungsbeispiel Schallschutzhaube Typ AB

Technische Daten

Kühlventilator ist in einem schalldämmenden Kasten mit waschbarem Ansaugfilter montiert.

Kühlventilator Typ 4656 Z:

Stromversorgung 230 V, 50/60 Hz

Bei 230 V, 18 W, 0,1 A

Zur Verwendung an Motoren mit max.5,5 kW

Zur Verwendung an Schallschutzhauben des Typs AB-20 und AB-30

Kühlventilator Typ W 2 E 200 HH 38-05:

Stromversorgung 230 V, 50/60 Hz oder 230/400 V, 50/60 Hz

Bei 230 V, 80 W, 0,35 A

Zur Verwendung an Motoren mit 7,5 – 22 kW

Zur Verwendung an Schallschutzhauben des Typs AB-30 – AB-50

Kühlventilator Typ W 2 E 250 HL 06-01:

Stromversorgung 230 V, 50/60 Hz oder 230/400 V, 50/60 Hz

Bei 230 V, 127 W, 0,83 A

Zur Verwendung an Motoren mit 30 – 90 kW

Zur Verwendung an Schallschutzhauben des Typs AB-50 – AB-85

Schalldämpfung

Im Diagramm sind die Schalldruckwerte für Ventilatoren in Schallschutzhauben darge-stellt.

Individuelle Messberichte für jede Kombination des Ventilators und des

Schallschutzhaube liegen vor.

Die Schallleistungsmessungen wurden von DELTA durchgeführt.

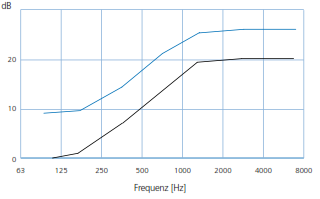

Das schwarze Kennliniediagramm zeigt generelle Schalldruckwerte für Ventilatoren in Schallschutzhauben. Das blaue Kennliniediagramm zeigt entsprechende Schalldruckwerte, wenn der Körperschall von Ventilator

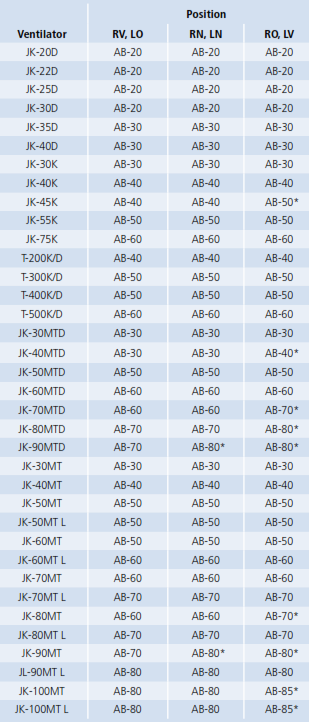

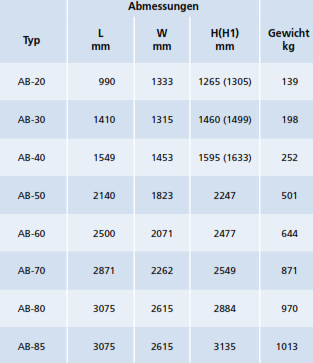

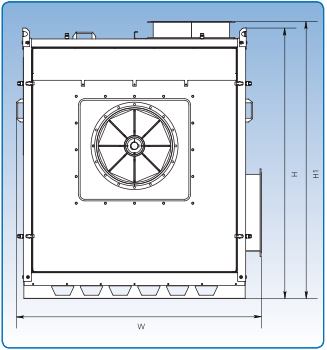

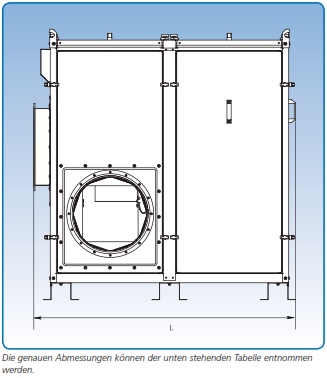

Schallschutzhaubeauswahl:

L nach Bezeichnung des Ventilators ausweist lange Ausführung mit Drallregler.

* Der Ventilator kann mit alternativer Position in einem kleineren Schallschutzhaube montiert werden.
